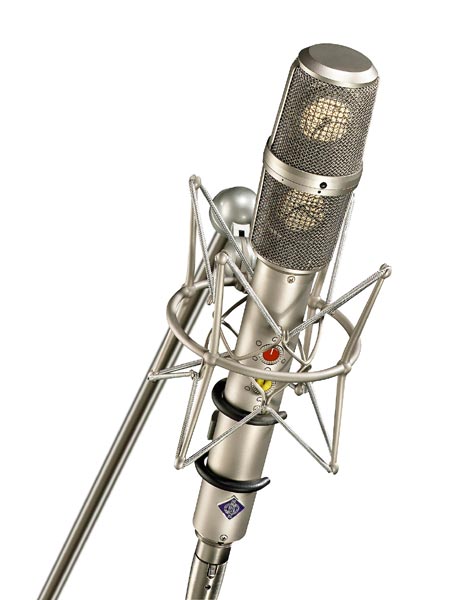

Neumann USM 69 i

Aufbau

Das Stereo-Mikrophon besteht aus dem Kapselkopf, in dem zwei getrennte, voneinander unabhängige Mikrophonkapseln mit Membranen aus goldbedampften Polyesterfolien angeordnet sind, und dem Verstärkerteil, der zwei voneinander unabhängige Mikrophonverstärker enthält.

Beide Kapseln sind dicht übereinander angeordnet und das obere System kann gegenüber dem unteren um 270° verdreht werden. Das ermöglicht Aufnahmen nach dem Prinzip der Intensitätsstereophonie. Bei derartigen Aufnahmen erzeugen aus verschiedenen Richtungen einwirkende Schallquellen in beiden Mikrophonkapseln nur Intensitäts- nicht aber Laufzeitunterschiede. Somit können beide Signale für eine gute Monowiedergabe addiert werden, ohne daß es zu Interferenzen kommt.

Farbpunkte auf dem unteren Kapselsystem bieten eine Orientierungshilfe für den Winkel, um den das obere Kapselsystem gegenüber dem unteren verdreht wurde.

Richtcharakteristiken

Die fünf Richtcharakteristiken beider Kapseln werden mit zwei Drehschaltern am Mikrophon selbst umgeschaltet. Das Mikrophon benötigt daher kein spezielles Netz- oder sonstiges Anschlußgerät. Seine beiden Ausgänge können direkt auf alle für die P48-Phantomspeisung ausgelegten Anschlüsse geschaltet werden.

Außer den drei üblichen Richtcharakteristiken Kugel, Niere, Acht kann jede Kapsel auch auf die Zwischenstellungen Hyperniere und breite Niere geschaltet werden.

Die hierzu erforderlichen Kapselvorspannungen erzeugt ein eingebauter Gleichspannungswandler.

Farbe: nickel
